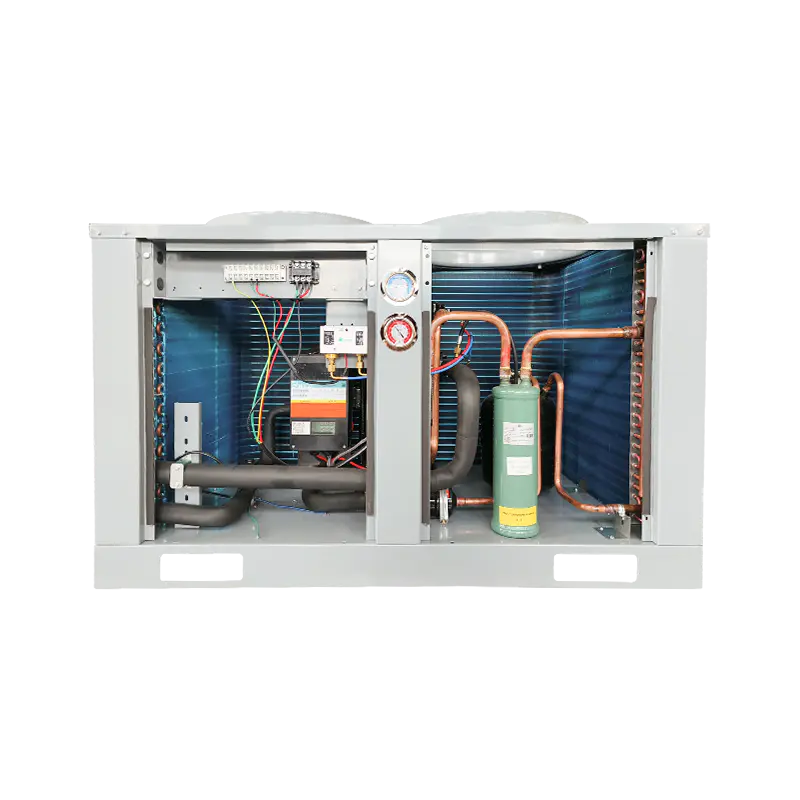

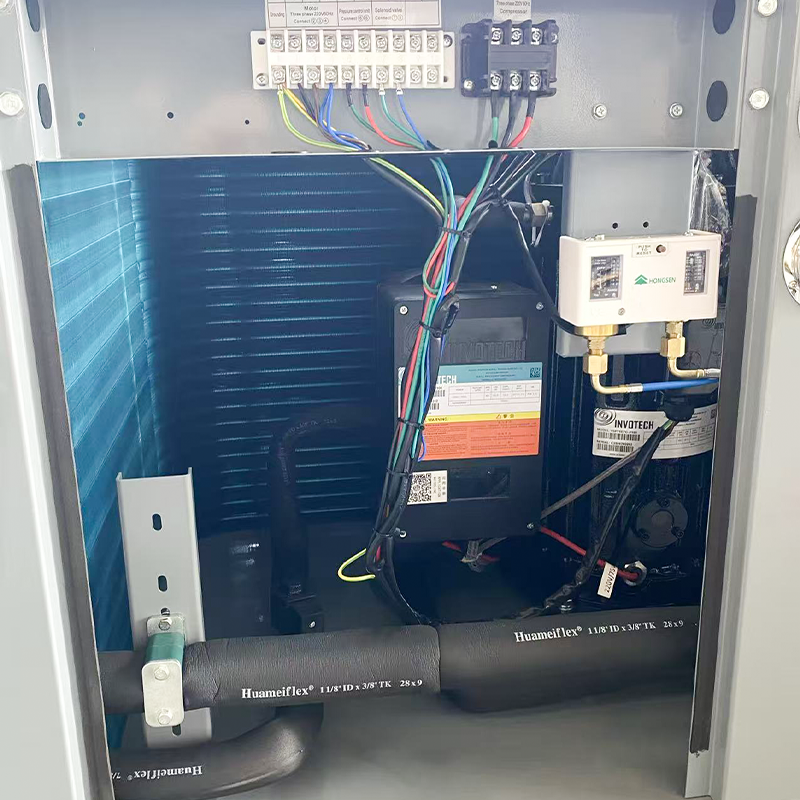

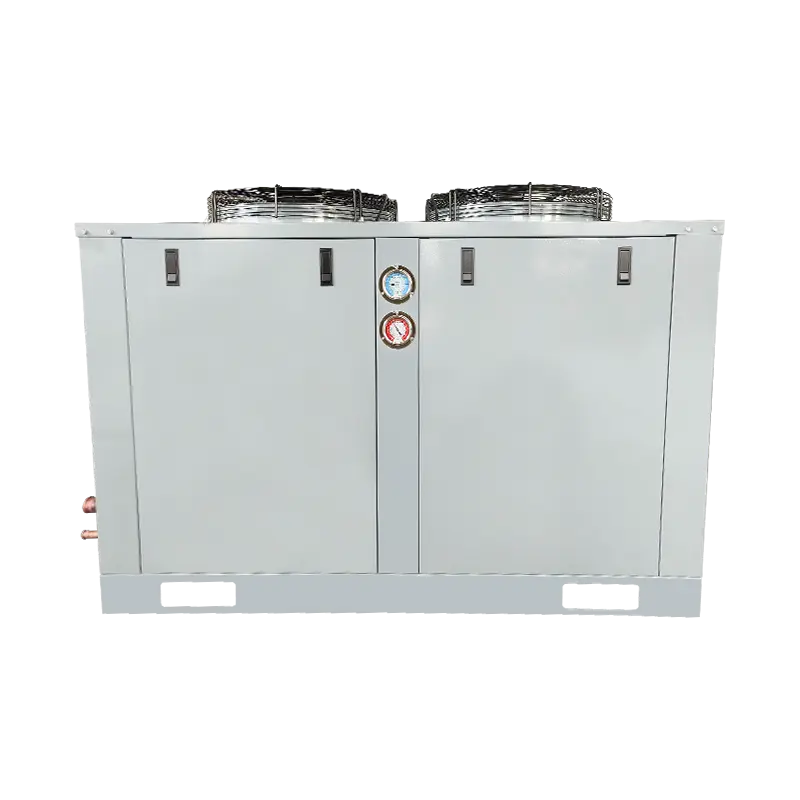

Name: Horná kondenzačná jednotka s výstupom vzduchu (pomocou kompresora Copeland) 8-40 HP
Rating: 5 (99 reviews)

Horná kondenzačná jednotka s výstupom vzduchu (pomocou kompresora Copeland) 8-40 HP

Kondenzačná jednotka s horným výstupom vzduchu (používajúca kompresor Copeland) 8-40HP, poháňaná spoľahlivým špirálovým kompresorom Copeland, je navrhnutá tak, aby poskytovala vynikajúci chladiaci výkon a energetickú účinnosť v širokom rozsahu aplikácií. S výkonom od 8 HP do 40 HP je táto jednotka vhodná najmä pre stredné až veľké projekty chladenia, ako sú chladiarenské sklady, zariadenia na spracovanie potravín, supermarkety a logistické centrá. Jeho horný dizajn výstupu vzduchu zaisťuje silné vertikálne prúdenie vzduchu, vynikajúci odvod tepla a flexibilnejšiu inštaláciu, a to aj v zložitých prostrediach. Vďaka pokročilej technológii posúvania Copeland ponúka jednotka stabilnú prevádzku, nižšie vibrácie a zníženú hlučnosť, pričom výrazne zlepšuje energetickú účinnosť a predlžuje životnosť. Podporuje všestranné teplotné rozsahy: -20~10 ℃ na chladenie a udržiavanie čerstvosti, -40~0 ℃ na hlboké mrazenie a -40~-5 ℃ na aplikácie s ultranízkou teplotou. Odolná konštrukcia, kompaktné usporiadanie a ľahko prístupný dizajn zjednodušujú inštaláciu a údržbu a zároveň zaisťujú spoľahlivý dlhodobý výkon v náročných podmienkach.

Model jednotky		AOSZFA-4HP	AOSZFA-5HP	AOSZFA-6HP	AOSZFA-8HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-13HP	AOSZFA-15HP	AOSZFA-17HP
Typ výstupu kondenzovaného vzduchu		Bočný výstup vzduchu					Horný výstup vzduchu
Teplota odparovania/chladivo		-40 ℃~0 ℃/R404A
Výkon (V-Ph-Hz)		200~230/3/60 /380~420/3/60
Kompresor	Typ	Scroll kompresor Emerson
	Kapacita (P)	4	5	6	8	10	8	10	13	15	17
	Model	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
Lopatka kondenzátora a parametre motora	Značka	Orient					HaiLe
	číslo	1	2	2	2	2	2	2	2	2	2
	Výkon (W)	130	130	130	130	130	230	420 W	420 W	550 W	550 W
	Špecifikácie ventilátora	500 × 148	500 × 148	500 × 148	500 × 148	500 × 148	450	500	500	550	550
	Objem vzduchu (m³/h)	5000	5 000 × 2	5 000 × 2	5 000 × 2	5 000 × 2	4800 × 2	6550 × 2	6550 × 2	8600 × 2	8600 × 2
Špecifikácia kondenzátorovej medi		内螺纹Vnútorný závit
Kondenzačná plocha (m²)		40	50	60	80	100	80	100	120	150	150
Medená trubica kondenzátora		φ9 (25 × 21,65)	φ7(25×21,65)	φ9 (25 × 21,65)	φ7(21×18,19)	φ9 (21 × 18,19)	φ9 (25 × 21,65)	φ9 (25 × 21,65)	φ9 (25 × 21,65)	φ9 (25 × 21,65)	φ9(25X21,65)
Objem nádrže (L)		5	8	8	10	10	10	10	12	15	15
Špecifikácia pre guľové ventily a zvárané medené rúry			12 19 Port závitového pripojenia		16 28 Port na pripojenie zvárania		16 28 Port na pripojenie zvárania		19 35 Port na pripojenie zvárania
Odporúčaný objem chladiarne pre skladovanie v chlade teplotný rozsah 0~-18 C (m³)		40-60	50-100	60~120	80-140	100-150	80-140	100-150	120-200	150 až 300	150 až 300
Chladiaci výkon	Teplota odparovania	Podmienky testu: Teplota spätného vzduchu 20 ℃, stupeň podchladenia OK; Teplota kondenzácie 40 ℃
	-40 ℃	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30 ℃	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20 ℃	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10 ℃	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5 ℃	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0℃	13100	16300	19550	/	/	/	/	/	/	/
Rozmery produktu: dĺžka × šírka × výška (mm)		1 000 × 440 × 825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344 × 764 × 922	1444×764×1022	1444×894×1122	1444×894×1122
Rozmery produktu: dĺžka × šírka × výška (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
Rozmery balenia: dĺžka × šírka × výška (mm)		725 × 410	725 × 410	725 × 410	690 × 450	690 × 450	906 × 725	870 × 725	970 × 755	970 × 855	970 × 855
Hlučnosť dB(A)		51	53	53	56	56	56	56	59	63	63
Čistá hmotnosť (kg)		75	90	99	122	129	/	/	/	/	/
Hrubá hmotnosť (kg)		82	97	106	130	137	/	/	/	/	/
Škrtiace zariadenie		Tepelný expanzný ventil (poskytovaný používateľom)
Odporúčame použiť model tepelného expanzného ventilu		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Odporúčaný model vzduchového chladiča		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Poznámka: Aby sa zabezpečil chladiaci účinok inštalácie jednotky, odporúča sa použiť medené rúrky so špecifikáciami, ktoré nie sú menšie ako špecifikácie vzduchového chladiča. Pri pripojení ku kondenzačnej jednotke je možné použiť medené rúrky s premenlivým priemerom!

Model jednotky		AOSZFIA-4HP	AOSZFIA-5HP	AOSZFIA-6HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-12HP	AOSZFIA-15HP	AOSZFIA-18HP
Typ výstupu kondenzovaného vzduchu		Bočný výstup vzduchu					Horný výstup vzduchu
Teplota odparovania/chladivo		-40 ℃~-5℃/R404A
Výkon (V-Ph-Hz)		380~420/3/50
Kompresor	Typ	Scroll kompresor Emerson
	Kapacita (P)	4	5	6	8	10	8	10	12	15	18
	Model	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
Lopatka kondenzátora a parametre motora	Značka	Orient					HaiLe
	číslo	1	2	2	2	2	2	2	2	2	2
	Výkon (W)	130	130	130	130	130	230	420 W	420 W	550 W	780 W
	Špecifikácie ventilátora	500 × 148	500 × 148	500 × 148	500 x 148	500 × 148	450	500	500	550	600
	Objem vzduchu (m³/h)	5000	5 000 × 2	5 000 × 2	5 000 × 2	5 000 × 2	4800 × 2	6550 × 2	6550 × 2	8600 × 2	11 000 × 2
Špecifikácia kondenzátorovej medi		Vnútorný závit
Kondenzačná plocha (m²)		40	50	60	80	100	80	100	120	150	200
Medená trubica kondenzátora		φ9(25X×21,65)	φ7(25×21,65)	φ9 (25 × 21,65)	φ7(21×18,19)	φ9 (21 × 18,19)	φ9 (25 × 21,65)	φ9 (25 × 21,65)	φ9 (25 × 21,65)	φ9 (25 × 21,65)	φ9 (25 × 21,65)
Objem nádržky (L)		5	8	8	10	10	10	10	12	15	20
Špecifikácia pre guľové ventily a zvárané medené rúry			12 19 Port závitového pripojenia		16 28 Port na pripojenie zvárania		16 28 Port na pripojenie zvárania		19 35 Port na pripojenie zvárania		19 42 Port na pripojenie zvárania
Odporúčaný objem chladiarne pre skladovanie v chlade temperature rozsah 0~-18 C (m³)		40-60	50-100	60~120	80-140	100-150	80-140	100-150	120-200	150 až 300	200 až 400
Chladiaci výkon	Teplota odparovania	Podmienky testu: Teplota spätného vzduchu 20 ℃, stupeň podchladenia OK; Teplota kondenzácie 40 ℃
	-40 ℃	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30 ℃	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20 ℃	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10 ℃	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5 ℃	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0℃	13950	16500	19950	/	/	/	/	/	/	/
Rozmery produktu: dĺžka × šírka × výška (mm)		1 000 × 440 × 825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344 × 764 × 922	1444×764×1022	1444×894×1122	1644×899×1222
Rozmery produktu: dĺžka × šírka × výška (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Rozmery balenia: dĺžka × šírka × výška (mm)		725 × 410	725 × 410	725 × 410	690 × 450	690 × 450	906 × 725	870 × 725	970 × 755	970 × 855	970 × 860
Hlučnosť dB(A)		51	53	53	56	56	56	56	59	63	65
Čistá hmotnosť (kg)		75	90	99	122	129	/	/	/	/	/
Hrubá hmotnosť (kg)		82	97	106	130	137	/	/	/	/	/
Škrtiace zariadenie		Tepelný expanzný ventil (poskytovaný používateľom)
Odporúčame použiť model tepelného expanzného ventilu		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Odporúčaný model vzduchového chladiča		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Poznámka: Aby sa zabezpečil správny efekt inštalácie jednotky, odporúča sa použiť medené rúrky so špecifikáciami, ktoré nie sú menšie ako špecifikácie vzduchového chladiča. Pri pripojení ku kondenzačnej jednotke je možné použiť medené rúrky s premenlivým priemerom!
