Kondenzačná jednotka s bočným výstupom vzduchu – kompaktné a tiché riešenie pre chladiareň

Čo je kondenzačná jednotka s bočným výstupom vzduchu?

Prejdite za rad vitrín supermarketov alebo do stiesnenej servisnej chodby malého chladiarenského skladu a okamžite pochopíte, prečo záleží na horizontálnom prúdení vzduchu. Kondenzačná jednotka s bočným výstupom vzduchu posúva vzduch cez špirálu kondenzátora a vypúšťa ho zo strany jednotky, a nie vertikálne cez vrch. Toto horizontálne vypúšťacie usporiadanie zásadne mení, kde a ako môžete inštalovať chladiaci systém.

V konštrukcii s horným výstupom je horúci vzduch z kondenzátora tlačený nahor, čo vyžaduje otvorenú vertikálnu vôľu a často vyžaduje strešné vetracie otvory alebo odsávacie kryty. Bočná výstupná jednotka nasáva okolitý vzduch cez jednu stranu krytu odolného voči poveternostným vplyvom, tlačí ho cez špirálu kondenzátora a vytláča ohriaty vzduch von z opačnej strany. Pri aplikáciách, kde je svetlá výška obmedzená – pod nízkymi medziposchodiami, v chladiarňach s upravenými kontajnermi alebo pozdĺž stien s prekážkami nad hlavou – je táto horizontálna cesta často jedinou použiteľnou voľbou. Vzor vzduchu tiež znižuje riziko, že horúce výfukové plyny okamžite stúpajú a sú spätne nasávané nasávaním do kondenzátora, čo je bežná strata účinnosti v tesných strojovniach.

Prevádzkovatelia komerčných chladiarenských skladov a dodávatelia chladiacich zariadení pravidelne vyberajú kondenzačné jednotky s bočným výstupom, keď je pôdorys inštalácie hlboký, ale plytký na výšku a keď sa vyžaduje tichá prevádzka v blízkosti zákazníckych priestorov. Ak chcete vidieť, ako rôzne kombinácie kompresora a kapacity zapadajú do tohto tvarového faktora, preskúmajte náš celý rad kondenzačných jednotiek s bočným výstupom vzduchu .

Ako to funguje – Návrh núteného ťahu v komerčnom chladení

Architektúra núteného návrhu je jednoduchá, ale ovplyvňuje spoľahlivosť viac, než si mnohí špecifikátori uvedomujú. Vrtuľa alebo axiálny ventilátor namontovaný na prednom alebo zadnom paneli nasáva vzduch cez cievku kondenzátora a tlačí ho horizontálne cez priestor kompresora. Pretože motor ventilátora sedí na strane prívodu studeného vzduchu alebo za ochranným panelom, beží chladnejšie ako v niektorých konfiguráciách s horným výtlakom, kde motor visí priamo nad cievkou a nepretržite absorbuje vyžarované teplo.

Riadenie prúdenia vzduchu je rozhodujúce. Jednotka musí byť umiestnená tak, aby nasávacia strana smerovala k voľnému prívodu čerstvého vzduchu a výstupná strana odvádzala teplo do chodby alebo vonkajšieho priestoru bez recyklácie. Pri dodržaní smerníc o rozstupoch udržuje horizontálne prúdenie vzduchu stabilné kondenzačné teploty, čo priamo predlžuje životnosť kompresora a zachováva navrhovanú chladiacu kapacitu. Horizontálna dráha vzduchu tiež znižuje riziko recirkulácie v miestnostiach s nízkym stropom, kde by vertikálne vypúšťanie jednoducho odrážalo horúci vzduch späť na jednotku. Prístupové panely na bočnom kryte umožňujú technikom rýchly prístup k ventilátoru kondenzátora, motoru a ovládacím prvkom bez stúpania, čo urýchľuje bežné kontroly a opravy.

Kľúčové výhody oproti horným vybíjacím jednotkám

Priestorová efektívnosť

Kondenzačné jednotky s bočným výstupom sú bežne špecifikované tam, kde je dôležitý vertikálny priestor. Typická jednotka s horizontálnym výfukovým profilom sa hodí pod 2,1-metrový strop, v úzkej uličke medzi chladičmi alebo priamo k stene bez obetovania servisnej vzdialenosti. Zatiaľ čo jednotka s horným vypúšťaním potrebuje čistý vzduchový stĺpec smerom nahor, verzia s bočným vypúšťaním premieňa túto vertikálnu požiadavku na horizontálnu vôľu, ktorá často uvoľní pol metra alebo viac využiteľnej výšky. V praxi to znamená, že chladiareň určená pre kompaktnú komerčnú kuchyňu alebo zázemie predajne môže využiť celú výšku miestnosti na skladovacie regály alebo sekundárne vybavenie.

Prevádzka s nižším hlukom

Merania hluku dôsledne ukazujú, že horizontálne nasmerovanie výfukových plynov z kondenzátora znižuje vnímanú hladinu zvuku v susedných obývaných priestoroch. Dôvod je čiastočne fyzikálny: vertikálny výboj vytvára turbulentný oblak, ktorý môže interagovať so stropnými konštrukciami alebo strešným potrubím a zosilňovať širokopásmový hluk. Bočná výstupná jednotka smeruje zvukovú energiu horizontálne, často smerom k stene budovy alebo uličke, kde sa hluk rozptýli skôr, ako sa dostane k zákazníkom alebo personálu. Keď je kondenzačná jednotka umiestnená vedľa jedálenského kúta alebo maloobchodnej pokladne, tento riadený akustický profil sa stáva významnou prevádzkovou výhodou.

Flexibilné možnosti inštalácie

Pretože horizontálne prúdenie vzduchu umožňuje umiestniť viacero jednotiek vedľa seba bez toho, aby súperili o vertikálny vzduchový priestor, dizajn bočného vypúšťania zjednodušuje usporiadanie závodu. Dodávateľ môže zoradiť dve, tri alebo štyri jednotky pozdĺž steny, pričom každá napája samostatný okruh výparníka, bez inštalácie komplikovaného potrubia alebo vzduchových deflektorov. Táto modularita je obzvlášť cenná v zariadeniach, ktoré postupne rozširujú chladiarenské sklady. Starostlivé usporiadanie viacerých jednotiek pozdĺž spoločnej obslužnej uličky často zdvojnásobuje hustotu využiteľných zariadení v porovnaní s hornými výbojovými zoskupeniami. Praktický návod na usporiadanie nájdete v našom článku o optimalizácia rozloženia pre nízkoteplotné chladiarne .

Zjednodušený prístup k údržbe

Všetky primárne servisné body – čelo cievky kondenzátora, motor ventilátora, elektrický priestor, svorky kompresora – sú prístupné z predných alebo bočných panelov jednotky vo výške státia. Technici nepotrebujú rebríky ani plošiny na kontrolu stavu cievky alebo na vymývanie nečistôt. V rušnej komerčnej kuchyni alebo v distribučnom chladiarenskom sklade, kde sa prestoje merajú v stratených produktoch, skracuje dostupnosť na úrovni terénu čas potrebný na opravu a znižuje riziko nebezpečných pracovných pozícií.

Sprievodca výberom kompresora pre modely s bočným výstupom vzduchu

Výber správneho kompresora pre kondenzačnú jednotku s bočným výstupom vzduchu poháňa počiatočné náklady aj dlhodobú prevádzkovú stabilitu. Tri série kompresorov bežne používané v týchto jednotkách – Copeland, Panasonic a Xecom – každá slúži na odlišné prevádzkové profily. Nižšie uvedená tabuľka sumarizuje menovité výkony a ideálne aplikácie, zatiaľ čo nasledujúce časti skúmajú prevádzkové charakteristiky, na ktorých pri špecifikácii najviac záleží.

Kompresor Copeland

Keď si aplikácia vyžaduje 24-hodinové sťahovanie a časté otváranie dverí – predstavte si napríklad vstavané mrazničky v rušných reštauračných kuchyniach alebo farmaceutických chladiarenských skladoch – Scroll kompresory Copeland vo vnútri šasi s bočným výstupom poskytujú overenú dlhú životnosť. Verzia s výkonom 220 HP zvláda značný hmotnostný prietok chladiva s nízkymi vibráciami a jej vyhovujúci špirálový dizajn toleruje menšie striekanie kvapaliny, ktoré často sprevádza cykly odmrazovania. Pre nepretržité vysokovýkonné chladenie, kde nie sú možné prestoje, má možnosť Copeland tendenciu byť prvou voľbou medzi technikmi chladenia. Jedným široko špecifikovaným príkladom je bočnú kondenzačnú jednotku na výstup vzduchu s výkonom 220 koní Copeland .

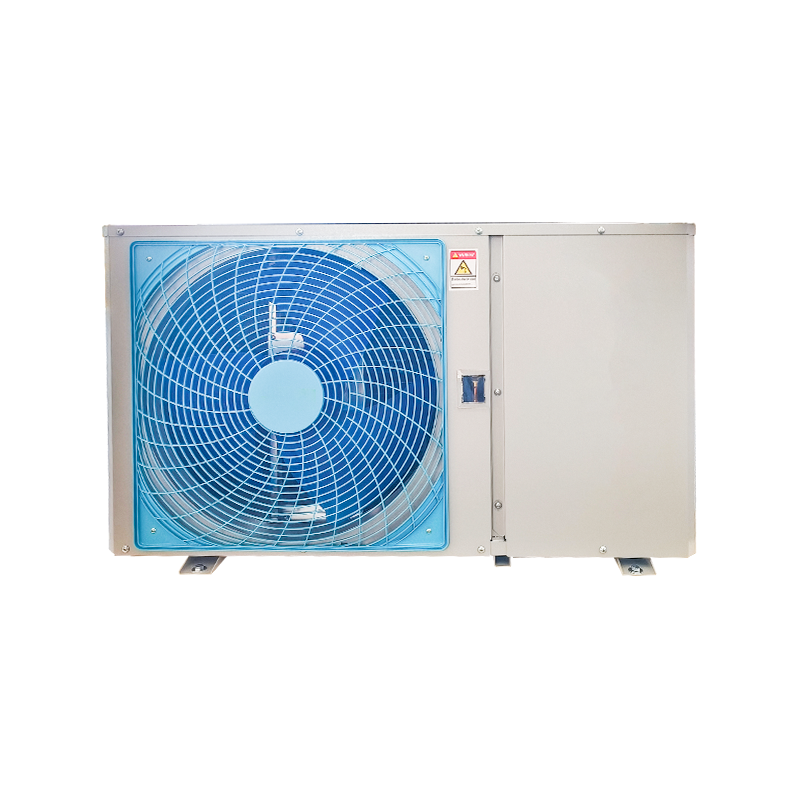

Kondenzačná jednotka s bočným výstupom vzduchu (pomocou kompresora Copeland) 2-20HP Dodávatelia, Cus Aosheng dodáva kondenzačnú jednotku s bočným výstupom vzduchu (pomocou kompresora Copeland) 2-20HP na predaj, sme vlastná kondenzačná jednotka s bočným výstupom vzduchu (... Zobraziť produkt →

Kompresor Panasonic

Rotačné a špirálové kompresory Panasonic vynikajú v prostrediach, ktoré vyžadujú tichú a konzistentnú prevádzku pri rôznych podmienkach zaťaženia. Bočná výstupná jednotka vzduchu 312 HP poskytuje veľkú kapacitu pre strednoteplotné vitríny a chladiče prípravnej miestnosti bez vytvárania ostrých špičiek štartovacieho prúdu, ktoré sa vyskytujú pri niektorých vratných dizajnoch. Pozorovania v teréne ukazujú, že hladšia krivka krútiaceho momentu znižuje namáhanie montážneho rámu a potrubia, čo je obzvlášť cenné, keď jednotka visí na nástennej konzole. Dodávatelia si často vyberajú Model s bočným výstupom vzduchu Panasonic s výkonom 312 HP pre projekty, kde sú limity hluku a merače energie pod prísnym dohľadom.

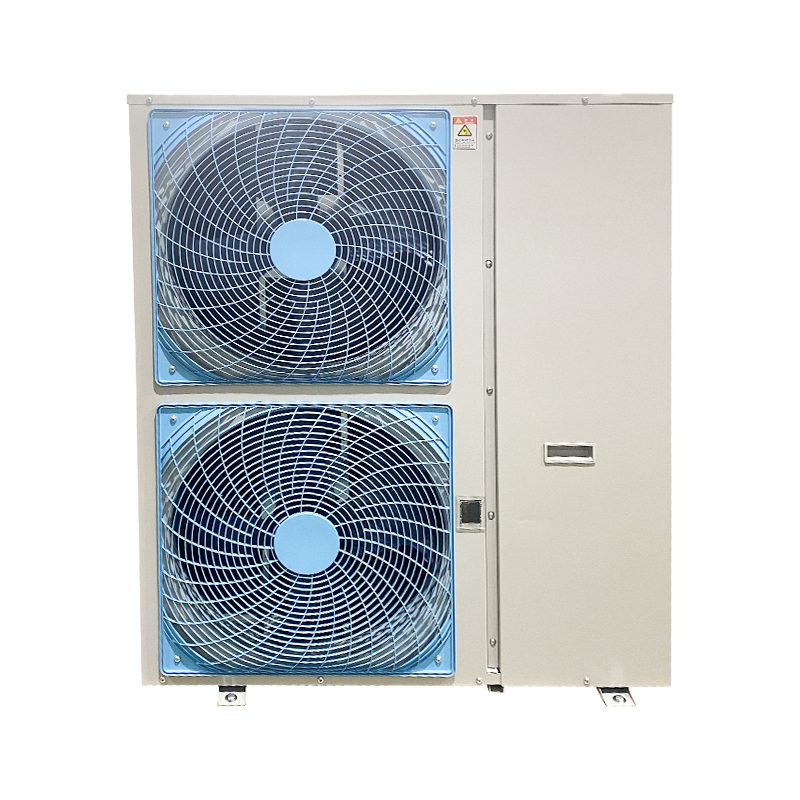

Kondenzačná jednotka s bočným výstupom vzduchu (pomocou kompresora Panasonic) 3-12HP Dodávatelia, Cu Aosheng dodáva kondenzačnú jednotku s bočným výstupom vzduchu (pomocou kompresora Panasonic) 3-12HP na predaj, sme vlastná kondenzačná jednotka s bočným výstupom vzduchu... Zobraziť produkt →

Kompresor Xecom

Pre projekty s ohľadom na rozpočet, ktoré stále vyžadujú spoľahlivé chladenie, ponúkajú kompresory Xecom rozumný vstupný bod. Bočná výstupná jednotka vzduchu Xecom s výkonom 220 HP dokáže efektívne obslúžiť jeden samostatný chladiaci box alebo skupinu podpultových jednotiek v malom obchode. Aj keď môžu byť servisné intervaly o niečo kratšie ako pri prémiových značkách kompresorov, počiatočná úspora je často v súlade s kapitálovo obmedzenými plánmi zavádzania. Mnoho regionálnych prevádzkovateľov chladiacich reťazcov používa Jednotka bočného výstupu vzduchu 220 HP založená na kompresore Xecom ako štandardizovaný komponent vozového parku, skladovanie bežných náhradných dielov, aby bola údržba jednoduchá.

Kondenzačná jednotka s bočným výstupom vzduchu (pomocou kompresora Xecom) 1,2 – 20 HP Dodávatelia, odberatelia Aosheng dodáva kondenzačnú jednotku s bočným výstupom vzduchu (pomocou kompresora Xecom) 1,2-20HP na predaj, sme vlastná kondenzačná jednotka s bočným výstupom vzduchu (U... Zobraziť produkt →

Bežné aplikačné scenáre

Geometria horizontálneho výtoku sa ľahko prispôsobuje skutočným obmedzeniam komerčných chladiacich stavieb:

• Supermarketové vitríny a chladiace boxy kde jednotky lemujú úzku obslužnú chodbu sotva širšiu ako paletový zdvihák.
• Malokapacitné chladiarne na spracovanie potravín zastrčené pod medziposchodovými kanceláriami alebo v existujúcich skladových regálových uličkách.
• Tmavé obchody a centrá rýchleho obchodu kde sa v upravených mestských priestoroch s nízkymi podhľadmi vytvárajú viaceré nezávislé teplotné zóny.
• Walk-in mrazničky priliehajúce k konštrukčnému stĺpu alebo protipožiarnej stene ktoré by inak blokovali vertikálny oblak hornej výpustnej jednotky.

V každej z týchto situácií kondenzačná jednotka s bočným výstupom vzduchu eliminuje potrebu budovania drahých predlžovacích potrubí alebo obetovania cenného chladeného objemu len pre priestor nad hlavou.

Najlepšie postupy inštalácie a údržby

Dobre nainštalovaná jednotka bočného vyhadzovania funguje roky s minimálnymi zásahmi, ale niekoľko bežných prehliadok môže rýchlo narušiť výkon. Postupujte podľa týchto osvedčených pokynov:

1. Vyčistite vzduchovú cestu. Ponechajte aspoň 300 mm voľného priestoru na sacej strane a minimálne 500 mm na výtlačnej strane. Ak je to bližšie, statický tlak ventilátora kondenzátora stúpa, čím sa znižuje prúdenie vzduchu a zvyšuje sa tlak v hlave.
2. Overte rotáciu ventilátora na trojfázových jednotkách. Obrátený ventilátor pohybuje trochu vzduchu, ale môže ľahko znížiť kondenzačnú kapacitu o 30%. Počas uvádzania do prevádzky a po akýchkoľvek elektrických prácach vždy skontrolujte otáčanie.
3. Vyčistite špirálu kondenzátora štvrťročne. V mastnom kuchynskom prostredí alebo prašných nakladacích dokoch môžu bočné cievky zbierať nečistoty rýchlejšie ako cievky s horným výbojom. Mäkká kefka a nízkotlakový vzduch alebo voda udržujú povrch plutvy efektívny.
4. Sezónne monitorujte tlak chladiva. Meniace sa okolité podmienky posúvajú kondenzačnú teplotu, najmä keď je jednotka umiestnená na slnkom vyhrievanej stene. Upravte nastavenie tlakovej hlavy, ak letné tlaky presahujú konštrukčnú obálku kompresora.
5. Skontrolujte elektrické spojenia a stykače. Vibrácie zo zostavy horizontálneho ventilátora môžu časom uvoľniť svorky; rýchla kontrola krútiaceho momentu na hlavných pripojeniach zabraňuje poruchám kompresora, ktorým sa dá vyhnúť.

Záver

Kondenzačná jednotka s bočným výstupom vzduchu nie je jednoducho prebalený model s horným výpustom; jeho horizontálne prúdenie vzduchu pretvára celú filozofiu inštalácie a servisu projektu chladiarní. Zapadá do priestorov, ktoré sú príliš tesné pre vertikálne odsávanie, udržiava hluk smerujúci mimo obývaných zón a vytvára usporiadanie vhodné pre servis, ktoré znižuje náklady na prácu počas životnosti zariadenia. Prispôsobením prevádzkového profilu kompresoru Copeland, Panasonic alebo Xecom – a dodržaním krátkeho kontrolného zoznamu pravidiel inštalácie a údržby – môže komerčný chladiaci systém postavený na bočnej výstupnej jednotke poskytovať predvídateľný, energeticky úsporný výkon rok čo rok. Pre inžinierov a kupujúcich, ktorí potrebujú vyriešiť reálne priestorové obmedzenia bez kompromisov v spoľahlivosti, sa platforma bočného výboja často stáva predvolenou špecifikáciou.
